Неподвижные опоры
Описание
Неподвижные опоры – разновидность крепежно-опорных систем для жесткой фиксации участка трубопровода.
Технические характеристики
Неподвижная пора относится к несущим элементам трубопровода. Главным отличием неподвижной опоры от подвижной является ее жесткая фиксация трубы. Неподвижная опора не позволяет трубе смещаться в вертикальном, горизонтальном или наклонном положении. Соединение опоры с трубопроводом осуществляется при помощи сварки или крепежных элементов (гайки, болты, шпильки). Маркировка: НОП. Диаметр изделия варьируется от 32 мм до 1420 мм. Неподвижные опоры рассчитывают для использования на трубопроводах с высокими рабочими нагрузками. Неподвижная опора исключает смещения трубы в любом из направлений (вертикальное, горизонтальное, боковое). Опора поглощает (принимает на себя) вертикальные динамические нагрузки, а также компенсирует горизонтальные нагрузки, вызванные температурными изменениями, гидроударами рабочего носителя, смещениями и вспучиванием грунта, пульсацией, вибрацией и пр. Неподвижные опоры обеспечивают защиту трубы от блуждающих токов. Материалом для изготовления неподвижных опор является конструкционная сталь( в отдельных случаях – свинец). Марка стали подбирается в зависимости от материала трубопровода. Для дополнительной защиты опоры и трубы, изделие помещается в термостойкую и влагозащитную оболочку из пенополиуретана с термоусадочной лентой. Неподвижные опоры , в основном, используются для поддержки безканальных наземных и подземных трубосистем.
Сортамент
Неподвижные опоры различаются по типу конструкции, функциональному предназначению трубопровода, типоразмерам, исходному сырью:

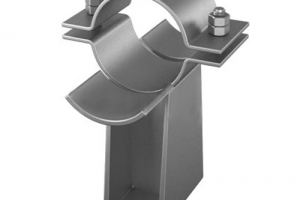

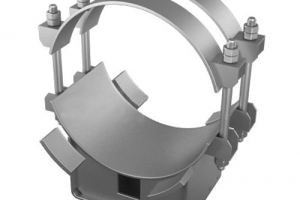

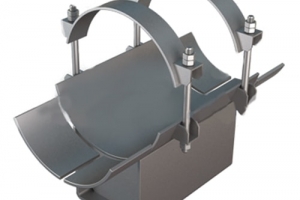

неподвижные хомутовые и бугельные опоры (однохомутовые, двухомутовые/с плоским или круглым хомутом)
неподвижные приварные опоры

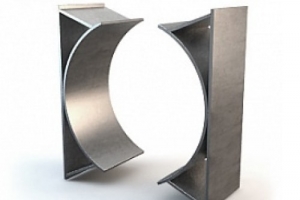

неподвижные боковые опоры

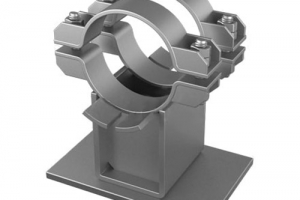

неподвижные опоры для ТЭС и АЭС

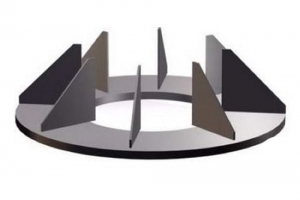

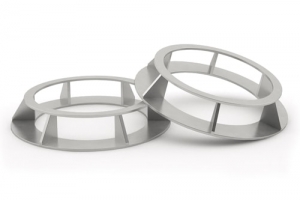

неподвижные щитовые опоры (обычные, усиленные)

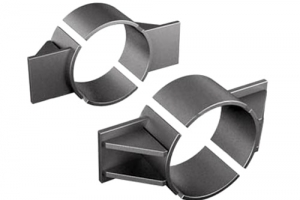

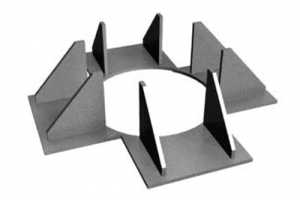

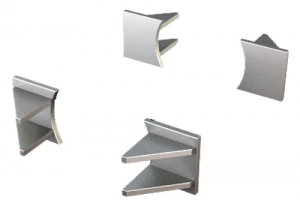

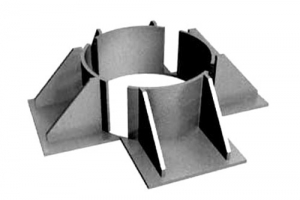

неподвижные опоры с приварными упорами (двухупорная, четырехупорная)
скобообразные неподвижные опоры для сетей с повышенной осевой нагрузки
неподвижные опоры для труб в ППУ
Монтаж
Неподвижная опора устанавливается на основание из железобетона (несущую строительную конструкцию). Между двумя соседними опорами монтируют компенсаторы для распределения температурных удлинений во время эксплуатации. В зависимости от типа конструкции опора крепится к несущей конструкции и основанию корпуса при помощи сварки или хомутами.
Применение
Неподвижные опоры используют для защиты и поддержки систем водоподачи и водоотведения, на тепловых сетях, паропроводах безканального типа наземной и подземной прокладки.
