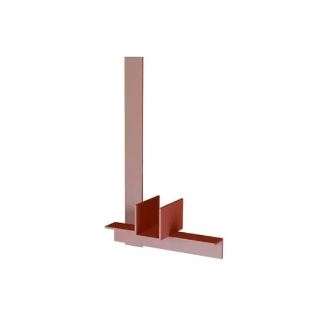

Подвеска одной трубы к балке на консоли

Технические характеристики

Основная функция - стабилизация проектного положения трубы, восприятие и передача вертикальных нагрузок на несущие конструкции. Тип исходного сырья: высокопрочные углеродистые стали марки сталь 20, 09Г2С. Способ изготовления: прокатка, штамповка или прессование. Производится по ГОСТ 16127-78. Тип рабочей среды: газ, пар, вода, агрессивные вещества, химические реагенты, теплоноситель. Тип дополнительной обработки: грунтовка (двухслойная эмаль ХВ-16), цинкование (термодиффузионное цинкование, горячее цинкование), цинкосодержащие эмали, эпоксидные смолы, антикоррозийные порошковые краски.

Подвеска одной трубы к балке на консоли состоит из:

• металлический уголок (по ГОСТ8509-86)
• уголок для консоли (по ГОСТ8509-86)
• приварная опора (по ОСТ36-146-88)

Технические параметры:

• Диаметр трубы: от 32мм до 108 мм
• Допустимая вертикальная нагрузка: от 59кгс до 294 кгс
• Масса: от 10,4кг до 16,7 кг
• Серия: от 0312.19.00.000 до 0312.19.00.000-13
• Температура окружающей среды: от +100Сдо +300С
• Общая длина консоли: от 318мм до 413 мм
• Расстояние от подвески до центра приварной опоры: от 190мм до 235 мм
• Расстояние от края консоли до центра приварной опоры: 120 мм
• Способ монтажа и сборки конструкции: контактная сварка
• Тип нагрузки: вертикальные

Преимущества использования подвески одной трубы к балке на консоли: взаимозаменяемость деталей, быстрый ремонт без разбора всей системы, механическая прочность, высокий модуль упругости, долговечность, высокая несущая способность, защита от коррозии и повреждения поверхности, способность равномерно распределить веса между трубой и несущей конструкцией; увеличение срока эксплуатации трубопровода, компенсация нагрузок (динамических и вибрационных), простота и надежность конструкции, простой монтаж системы, возможность эксплуатации в экстремальных условиях повышенной влажности, высокая совместимость с трубами разных стандартов. Конструкция рассчитана на перепады давлении рабочей среды и давления воздуха извне.

Применение

Подвеска одной трубы к балке на консоли используется для стабилизации путепроводов и магистралей в условиях постоянно меняющихся показателей давления, температуры, мощности рабочего потока.
