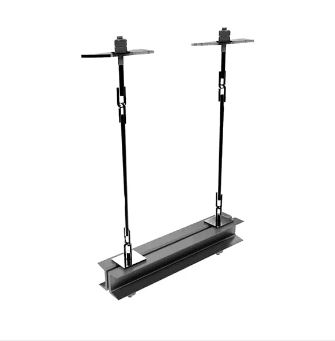

Подвески ПМ2ш и ПГ2ш для горизонтальных трубопроводов

Технические характеристики
Представляет из себя сборную конструкцию, из деталей, соединенных последовательно. Все детали производятся из высококачественных углеродистых или конструкционных сталей типа сталь 10, сталь 20, 09Г2с и пр. Состоит из двух рабочих тяг, опоры в виде швеллера. Длина тяги может регулироваться как при помощи гайки, так и при помощи муфты ( с соответствующей маркировкой). Используются для трубопроводов от 108 мм до 530 мм, которые транспортируют горячую или холодную воду до +450С, пар, газ, исключая хладагенты. Рассчитаны для труб под давлением не больше 10МПа. Конструкция включает всея соединенные последовательно детали: тяги подвесок рабочие -2 штуки, опорная балка. Рабочая тяга регулируется при помощи гайки или муфты. Опорная балка изготавливается из швеллера и обладает устойчивостью и надежностью. При помощи подвесок осуществляется компенсация сдвигов трубы по горизонтали, вертикали и для боковых смещений, вызванных различными факторами эксплуатации (как внешней среды, так и из за движения рабочего потока внутри трубы). Подвеска ПГ2Ш состоит из швеллера, большой рабочей тяги, длина котрой регулируется гайкой, малой тяги с ушком. Подвеска ПМ2Шостоит из швеллера, узла регулировки длины подвески с рабочей тяги, ушка, малой тяги с проушиной. Все детали изготавливаются из конструкционных сталей высокой прочности и долговечности.
Применение
Подвески данного типа используются для горизонтальных трубопроводов с водой, газом, паром, нефтепродуктами и пр., исключая хладагенты. Не рекомендуется установок данного типа подвесок на стационарных внутрисистемных трубах электростанций.
