Опорная диэлектрическая плита
Опорная диэлектрическая плита – разновидность опорной плиты для опор трубопроводов электростанций. Диэлектрические опорные питы используются для скользящих типов опор технологических трубопроводов на теплосетях, атомной энергетике, топливной энергетике, жилищно-коммунальной сфере.

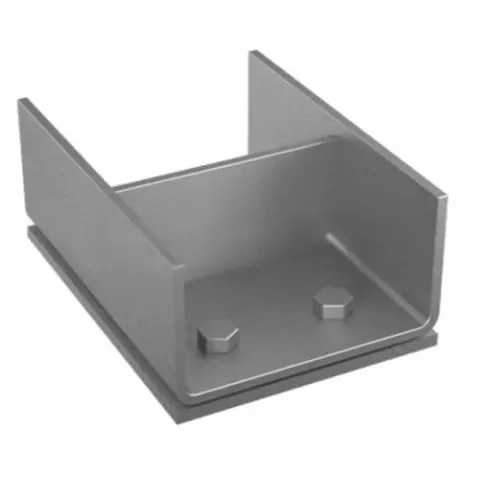

Маркировка: ТС 632.000, Т-43 9 (с диэлектрической прокладкой). Серия: 5.903-10, выпуск 8-95. Представляет из себя стальную плиту с отверстиями под крепеж с опорой. Может быть выполнен в форме швеллера или дополнительно оснащаться диэлектрической прокладкой. Используется под трубы тепловых станций диаметром от 32 мм до 1420 мм. Способствует поглощению вибрационных и других типов нагрузки на опору, передает нагрузки несущей конструкции. Тип исходного сырья: листовая сталь марки сталь20, ст3сп5, 09Г2С и пр. Отличается высокой стойкостью к коррозии, том числе электрокоррозии, износу, старению, динамическим нагрузкам, вибрациям. Различается по диаметру, массе, ширине, длине, высоте плиты.
ГОСТ: Серия 4.903-10 в.5 Серия 5.903-13 в.8-95
Дн, мм: 32 38 45 57 76 89 108 133 159 194 219 273 325 377 426 480 530 630 720 820 920 1020 1220 1420
Масса, кг: 0.44 0.61 0.77 0.88 1.01 1.21 1.55 1.66 1.99 2.06 3.19 3.92 4.21 6.23 7.78 8.29 12.37 14.28 16.46 19.61 19.62 27.74 38.3 38.41
