Подвеска одной трубы с изоляцией

Технические характеристики

Тип исходного сырья: высокопрочные углеродистые стали марки сталь 20, 09Г2С. Способ изготовления: прокатка, штамповка или прессование. Производится по ГОСТ 16127-78. Тип рабочей среды: газ, пар, вода, агрессивные вещества, химические реагенты, теплоноситель. Тип дополнительной обработки: грунтовка (двухслойная эмаль ХВ-16), цинкование (термодиффузионное цинкование, горячее цинкование), цинкосодержащие эмали, эпоксидные смолы, антикоррозийные порошковые краски. Используются для фиксации труб в полиуретановой или полиэтиленовой оболочке, креплении трубопровода на заданной высоте, для защиты изоляционного слоя от механических повреждений.

Конструкция

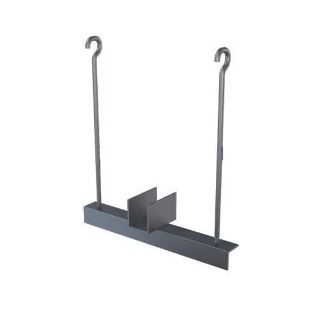

Подвеска для изолированных труб относится к сварным конструкциям. Способ монтажа и сборки: сварка. Подвеска для изолированных труб состоит из:

• основания. Представляет из себя стальной уголок по ГОСТ8509-86
• двух тяг с проушинами
• приварной опоры по ОСТ36-146-88

Технические параметры:

• Диаметр трубы: от 32 до 325 мм
• Масса подвески : от 3.63кг до 15,3 кг
• Серия: от 0312.20.00.000 до 0312.20.00.000-25
• Допустимая вертикальная нагрузка на подвеску: от 45кгс до 1550кгс
• Общая длина основания: от 300мм до 790мм
• Расстояние между тягами: от 240мм до 710 мм
• Расстояние от тяги до центра приварной опоры: от120 мм до 355мм
• Расстояние от края основания до тяги подвески: от 30 мм до 40 мм
• Внутренний диаметр: от 10 мм до 16 мм

Преимущества использования подвески для изолированных труб: взаимозаменяемость деталей, быстрый ремонт без разбора всей системы, механическая прочность, высокий модуль упругости, долговечность, высокая несущая способность, защита от коррозии и повреждения поверхности, способность равномерно распределить веса между трубой и несущей конструкцией; увеличение срока эксплуатации трубопровода, компенсация нагрузок (динамических и вибрационных), простота и надежность конструкции, простой монтаж системы, возможность эксплуатации в экстремальных условиях повышенной влажности, высокая совместимость с трубами разных стандартов.

Применение

Место установки подвески: на участках трубопровода с изоляцией (теплотрассы, водопроводы, газопроводы).
