Технические характеристики

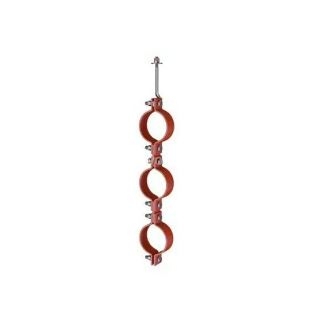

Подвеска трех труб на тягах изготавливают согласно ГОСТ 16127-78 из нержавеющей стали. Конструкция относится к сборным и состоит из следующих элементов: две тяги, швеллер с приваренным уголком для ограничения продольного перемещения трубы. Боковые подвески жесткого типа имеют муфтовое крепление с контргайками. Используются регулируемые тяги, которые крепятся к плитам перекрытия при помощи шпилек. Основная функция: фиксация трех труб , стабилизация их положений в заданном проектом, компенсация нагрузок и гашение вибраций, профилактика продольных и вертикальных смещений труб в пределах допустимых. Смещения могут быть вызваны скачками температуры, ударами, вибрациями, перепадами давления рабочей среды. Диаметр труб: от 18мм до 100 мм. Фиксация труб осуществляется к потолкам зданий высокой до 1 метра. Подвеска трех труб на тягах относится к подвескам качающегося типа. Способ крепления: проушины, крючки. Друга модификация подвески: с жесткой фиксацией при помощи шпилек и контргаек. Подвески трех труб на тягах позволяют прокладывать теплотрассу сразу по трём направлениям. Подвеска выдерживает нагрузку до 100 кгс. Преимущества использования подвесок трех труб на тягах:
- взаимозаменяемость деталей
- быстрый ремонт без разбора всей системы
- механическая прочность
- высокий модуль упругости
- долговечность
- высокая несущая способность
- защита от коррозии и повреждения поверхности
- способность равномерно распределить веса между трубой и несущей конструкцией
- увеличение срока эксплуатации трубопровода
- компенсация нагрузок (динамических и вибрационных)
- простота и надежность конструкции
- простой монтаж системы
- возможность эксплуатации в экстремальных условиях повышенной влажности
- высокая совместимость с трубами разных стандартов
Производство
Подвески для трёх трубопроводов используют в качсетве материала высококачественную углеродистую сталь марок сталь 3, сталь 09Г2С. Способ изготовления: горячее штампование, ковка. Для дополнительного упрочнения используют оцинковку горячим способом, покрывают поверхность красками с высоким содержанием цинка, используют грунтовку ГФ-021.
Применение
Подвеска трех труб на тягах находит применение при прокладке технологических и промышленных трасс общего и специального назначения, теплотрасс. Используется в строительной сфере, топливной энергетике, при прокладке труб ТЭС и АЭС.
Марка: 0312.11000
0312.11000-01
0312.11000-02
ГОСТ: ГОСТ 16127-78
Диаметр, мм: 10
12
Высота Н, мм: 185
210
220
Масса, кг: 5
5.5
6.6
