Технические характеристики

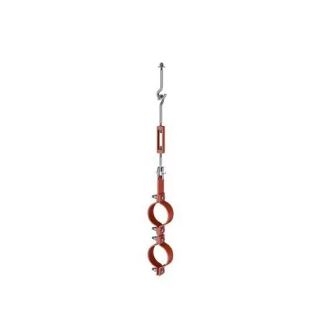

Подвеска двух труб на тягах является сборной конструкцией и состоит из собственно труб (2 штуки) и опорных элементов (подвески, тяги, балки). Способ сборки: механический (без использования сварки). Тип исходного сырья: нержавеющая сталь с дополнительным покрытием для защиты от коррозионных деформаций. Подвеска двух труб на тягах изготавливается согласно чертежам и требованиям стандарта ГОСТ 16127-78. Основная функция системы: фиксация труб технологических трасс. Тип прокладки: вертикальный.
Технические параметры:
- Диаметр труб: от 57 мм до 53 см
- Температура рабочей среды: от 0 до + 450°С
- Допустимое рабочее давление: до 10 МПа
- Диаметр подвески: от 10 мм до 16 мм
- Высота подвески: от 180 мм до 310 мм
- Масса подвески: от 3.8 кг по 11 кг
- Способ крепления: к опорным стойкам при помощи регулируемых тяг с гайками
- Длина тяги: от 150 мм до 200мм с шагом до 50 мм
Подвески двух труб на тягах фиксируют трубопровод, воспринимают на себя нагрузки при тепловойм расширении трубы. Подвески на двух тягах бывают: пружинного типа, хомутового типа, приварные. Трубопроводные подвески относятся к сборным конструкциям, каждая деталь которых следует одна за другой. Технический стандарт подвески: ОСТ 24.125.101-01.
Сортамент:
0312.10.00.000. Диаметр трубы:57мм. Допустимая вертикальная нагрузка: 68кН. Диаметр подвески:10мм. Высота: 180мм.Масса: 3,80кг
0312.10.00.000-01. Диаметр трубы:76мм. Допустимая вертикальная нагрузка: 160кН. Диаметр подвески:10мм. Высота:210мм. Масса: 4,20кг
0312.10.00.000-02. Диаметр трубы:89мм. Допустимая вертикальная нагрузка: 221кН. Диаметр подвески:12мм. Высота: 220мм.Масса: 5,10кг
0312.10.00.000-03. Диаметр трубы:108мм. Допустимая вертикальная нагрузка:270кН. Диаметр подвески:12мм. Высота:240мм. Масса: 5,40кг
0312.10.00.000-04. Диаметр трубы:133мм. Допустимая вертикальная нагрузка:392кН. Диаметр подвески:16мм. Высота:280мм.Масса:9,30кг
0312.10.00.000-05. Диаметр трубы:159мм. Допустимая вертикальная нагрузка:532кН. Диаметр подвески:16мм. Высота:310мм. Масса:11 кг
Применение
Подвески двух труб на тягах находят применение в строительной сфере, горно-добывающей, нефтегазовой, в системах водоподачи и водоснабжения, в топливной энергетике.
Марка: 0312.10000
0312.10000-01
0312.10000-02
0312.10000-03
0312.10000-04
0312.10000-05
ГОСТ: ГОСТ 16127-78
Диаметр, мм: 10
12
16
Высота Н, мм: 180
210
220
240
280
310
Масса, кг: 3.8
4.2
5.1
5.4
9.3
11
