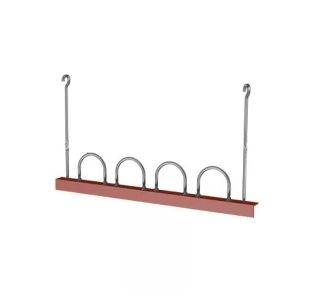

Подвеска четырех труб на опорном уголке

Технические характеристики

Подвески для четырёх труб на уголке состоя из: двух регулируемых по высоте тяг, швеллера из уголковой стали, крепежа. По бокам располагаются опоры с регулировочными муфтами и контргайками. Является подвеской скользящего типа. Для того, чтобы закрепить подвеску к потолку или несущей балке используют муфты и резьбовые шпильки. Благодаря контргайке и резьбе шпильки регулируются по высоте. Послу установки конструкция воспринимает на себя нагрузки любого типа. Возможно крепление к потолку при помощи крючков. Фиксация может быть как жесткой так и мобильной. Качающиеся подвески воспринимают и гасят нагрузки лучше подвесок жесткой фиксации. Марки исходной стали для швеллера : Ст3 и С 20 с защитным покрытием. Для дополнительного упрочнения используют оцинковку горячим способом, покрывают поверхность красками с высоким содержанием цинка, используют грунтовку ГФ-021. Основные функции подвески: компенсация продольных и вертикальных колебаний в процессе эксплуатации, защита поверхности трубы от механического воздействия и разрушения, защита от контакта с несущими конструкциями, стабилизация положения труб в заданном проектном положении, восприятие наггрузки и передача ее на несущие конструкции, гашен е вибраций, равномерное распределение веса самих труб и рабочих жидкостей внутри с несущими конструкциями. Почему возникают смещения трубы: это происходит как из-за внешних факторов, так и из-за внутренних причин. К внешним факторам относят: механические удары, вибрации, динамические нагрузки, влажность воздуха и пр. К внутренним факторам относят: перепады температуры рабочей среды, снижение или увеличение мощности потока рабочей среды, перепады давления, гидроудары.Все это приводит к смещениям трубы или отклонениям от осевой линии.

• Диаметр труб: от 25 мм до 500 мм
• Температуры рабочей среды: от 0 до +450 С
• Рабочее давление среды: 100 кгс/см2

Подвески для четырёх труб обладают позволяют закрепить сразу четыре трубы, сохраняя работоспособность трубопровода без перекосов в конструкции и без изменения пропускной способности труб. Подвеска не нуждается в особом уходе, является надежным и качественным изделием проката. Размеры подвески зависят от места крепления, диаметра трубы и типа рабочей жидкости.

Производство

Подвеска на опорном уголке изготавливается штамповкой на станках из низколегированной углеродистой стали марки Ст3. Эта марка стали содержит высокое количество кремния, марганца, меди, хрома и никеля (до 0,5%). Марганец значительно упрочняет сталь, хром и никель придают коррозионную стойкость. Тяги и уголок прокатывают горячим способом на прокатном стане, а затем также штампуют на специальных станках. Для упрочнения используется термозакалка на температуре в +350С. После все детали конструкции собираются воедино р3чным или автоматическим способом. В качестве защитных операций использую цинкование (горячее, термодиффузионное, гальваноцинкование) и покрытие защитными составами, повышающими устойчивость к коррозии и воздействию агрессивных сред (грунтовки ГФ-021, эмали, краски с высоким содержанием цинка, порошковые краски и пр.).

Преимущества использования подвесок четырех труб на опорном уголке:

• взаимозаменяемость деталей
• быстрый ремонт без разбора всей системы
• механическая прочность
• высокий модуль упругости
• долговечность
• высокая несущая способность
• защита от коррозии и повреждения поверхности
• способность равномерно распределить веса между трубой и несущей конструкцией
• увеличение срока эксплуатации трубопровода
• компенсация нагрузок (динамических и вибрационных)
• простота и надежность конструкции
• простой монтаж системы
• возможность эксплуатации в экстремальных условиях повышенной влажности
• высокая совместимость с трубами разных стандартов

Применение

Подвеска для четырех труб на опорном уголке востребована в различных секторах экономики и промышленности: сельское хозяйство, машиностроение, станкостроение, монтаж и прокладка централей, магистралей, путепроводов и трубопроводов общего и специального назначения, химическая отрасль, нефтегазовый сектор, строительство, жилищно-коммунальная сфера, топливная энергетика, теплосети, горное дело и пр.
