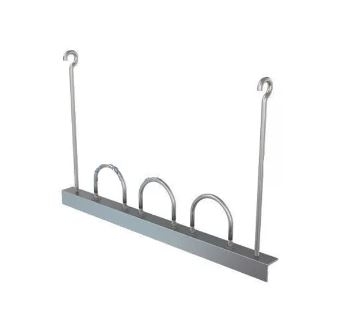

Подвеска трех труб на опорном уголке

Технические характеристики

Подвеска для трёх труб на опорном уголке состоит из двух регулируемых по длине тяг, опорного уголка и гаек. Размеры уголка: 133ммx14.5 мм. Способ крепления к потолку или балке осуществляется при помощи муфты с контргайкой. Регулировка происходит по высоте тяги. Подвеска трех труб на опорном уголке выполняет следующие функции: фиксация труб, профилактика перемещений и смещений труб по осевым направлениям, защиты поверхности трубы от трещин и вмятин, сохранение пропускной способности трубы, восприятие и равномерное распределение нагрузок. Подвеска производится штамповкой и прессованием по Производится по ГОСТ 16127-78. После штамповки уголок и подвеска закаляются на +350С. Для упрочнения используются покрытия6 грунтовка, оцинковка, покраска. Для изготовления используется качественная конструкционная сталь типа Ст3, С 20 и 09г2С. Такие марки стали механические перегрузки до 91 кгс/см2. Содержит легирующие присадки кремния, марганца, меди и хрома до 0,5%, упрочняющие стали. Подвеска стандарта ГОСТ 16127-78 используется для труб диаметром от 25мм до 100 мм. Температура эксплуатации: от -25С до +60 С; Подвеска воспринимает на себя массу трубу и рабочей среды и передает ее на несущие конструкции. Размеры подвески зависят от диаметра трубы, типа рабочей среды и места монтажа. Используется для удержания труб в горизонтальном положении. Преимущества использования подвесок трех труб на опорном уголке: взаимозаменяемость деталей, быстрый ремонт без разбора всей системы, механическая прочность, высокий модуль упругости, долговечность, высокая несущая способность, защита от коррозии и повреждения поверхности, способность равномерно распределить веса между трубой и несущей конструкцией; увеличение срока эксплуатации трубопровода, компенсация нагрузок (динамических и вибрационных), простота и надежность конструкции, простой монтаж системы, возможность эксплуатации в экстремальных условиях повышенной влажности, высокая совместимость с трубами разных стандартов.

Применение

Подвеска трех труб на опорном уголке используют для поддержки трех труб в горизонтальном положении на путепроводах общего и специального назначения в таких сферах как: ЖКХ, строительство, сельское хозяйство, горное дело, нефтегазодобывающая отрасль, топливная энергетика, атомная и ядерная промышленность.
