Технические характеристики
Производится по ГОСТ 16127-70. Используются для труб диаметром от 32 мм до 530 мм. Подвески ПМ и ПГ используются для компенсации осевых и боковых нагрузок на путепровод. Температура рабочего носителя: до +450С. Давление рабочего носителя: до 10МПа. Производятся из углеродистых, аустенитных, высоколегированных сталей. Различается по допустимой нагрузке, массе, марке исходного сырья.
Эта группа изделий различается на:

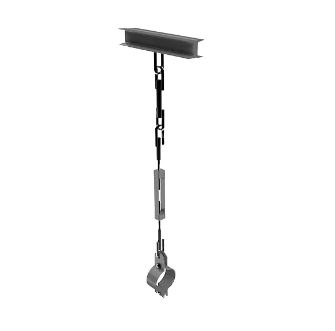

- ПГ - подвеска с одной тягой. Длина тяги регулируется при помощи гайки. Подвеска ПГ состоит из хомута, серьги, ушка, тяги, рабочей тяги с проушиной
- ПМ - подвеска с одной тягой. Длина тяги регулируется муфтой. Подвеска ПМ состоит из хомута, регулировочного узла, ушка, рабочей тяги с проушиной
- Различается по способу крепления к опорной конструкции на: приварную ПМ и шарнирную ПМ. Тип исходного сырья: ст3сп5, 09Г2С, сталь 10, саль 20.
Применение
Подвески ПМ и ПГ для горизонтальных трубопроводов используются для труб, транспортирующих воду, пар, газ, слабоагрессивные среды, за исключением хладагентов . Не используется для станционных и магистральных труб электростанций.
Марка: ПГ
ПМ
ГОСТ: ГОСТ 16127-70
Ду, мм: 32
38
45
57
76
89
108
133
159
194
219
273
325
377
426
480
530
Нагрузка: 50
80
100
200
250
400
900
1100
1500
1800
2000
2400
3400
4500
5500
Масса, кг: 0.9
1
1.1
1.2
1.3
1.5
1.6
2
2.1
2.9
3.3
4.3
4.7
5.3
5.9
6
7.8
7.9
8.2
8.3
8.4
9.3
9.8
10.1
10.8
11.7
12.1
15.9
16.7
17.7
18.7
19.3
19.8
20.1
21.1
21.4
22.1
25.2
32.6
38.1
