Катковые опоры

Такие опоры представляют собой особую разновидность трубопроводной арматуры. Катковая опора – это соединение сразу двух видов опор: скользящей и каткового блока.

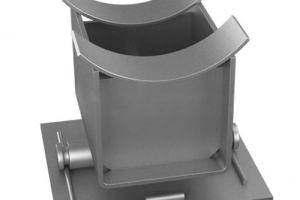

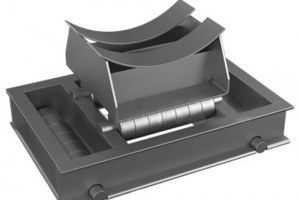

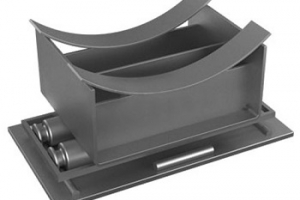

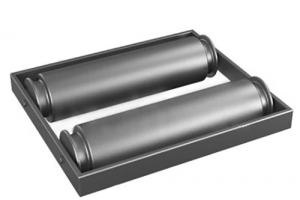

Катки нужны для обеспечения смещения трубопровода в заданном направлении. Они могут быть однорядными, и тогда боковые перемещения ограничиваются, или двухрядными – становятся возможными осевые и боковые смещения. Катковый блок устанавливается по центру опоры.

Назначение

Обеспечивают стабильность всей конструкции трубопровода под воздействием множества факторов:

- собственного веса труб и теплоизоляции;
- массой перемещаемого вещества;
- веса грунта, льда, снега;
- тепловой деформации труб и перепадов давления в системе;
- вибрационного влияния.
- Они компенсируют нагрузку, создают наименьшую силу трения в сравнении с другой опорной трубной арматурой, позволяют крепить трубопровод на необходимой по проекту высоте.

Они предназначены для монтажа технологических трубопроводов из углеродистой и низколегированной стали с наружным диаметром 194 – 1420 мм и внутренним давлением не выше 10 МПа. Температура внутренней среды не может быть выше 440С, внешней – ниже -70С.

Выпуск

Выпускаются из конструкционной стали или других долговечных устойчивых к нагрузкам сплавов. Их поверхность покрывается транспортировочным грунтом ГФ-021, эпоксидными смолами, цинксодержащими эмалями или другими антикоррозийными покрытиями.
